Freesmachine VHF 2.2
VHF-serie machines kenmerken zich door grote verplaatsingen, een verticale en horizontale spil met afzonderlijke aandrijvingen voor krachtige bewerkingen. De verticale kop kan worden gezwenkt (±45°) en de boor is beweegbaar. Alle modellen van deze serie zijn ideaal voor toepassingen in reparatiewerkplaatsen of opleidingswerkplaatsen.
€ 15.900,-
Freesmachine VHF 2.2
- Kantelbare verticale freeskop
- Automatische voeding in X- en Y-assen
- Horizontale spil met tegenhouder
- Uitgebreid pakket standaard accessoires
Product details
- Deze uitstekende prijs/prestatieverhouding wordt mogelijk gemaakt door productie met gestandaardiseerde VHF-assemblages
- Extreem stijve machine bed gemaakt van hoogwaardig gietijzer met zware ribben
- Precisie-geslepen geleidingen met geharde oppervlakken voor langdurige nauwkeurigheid en slijtvastheid
- De freestafel heeft een groot opsteloppervlak
- Verticale en horizontale spindels hebben elk een aparte aandrijving met versnellingsbak voor maximale bewerkingskracht
- De verticale kop kan naar beide zijden zwenken (± 45°), boorvoeding of met fijnvoedings handwiel
- Bij gebruik van de horizontale spil kan de complete bovenbalk/kopassemblage ±180° op de kolom worden gedraaid
- Standaard buitenste steun met bronzen glijlagers biedt plaats aan lange freesassen in de horizontale spil

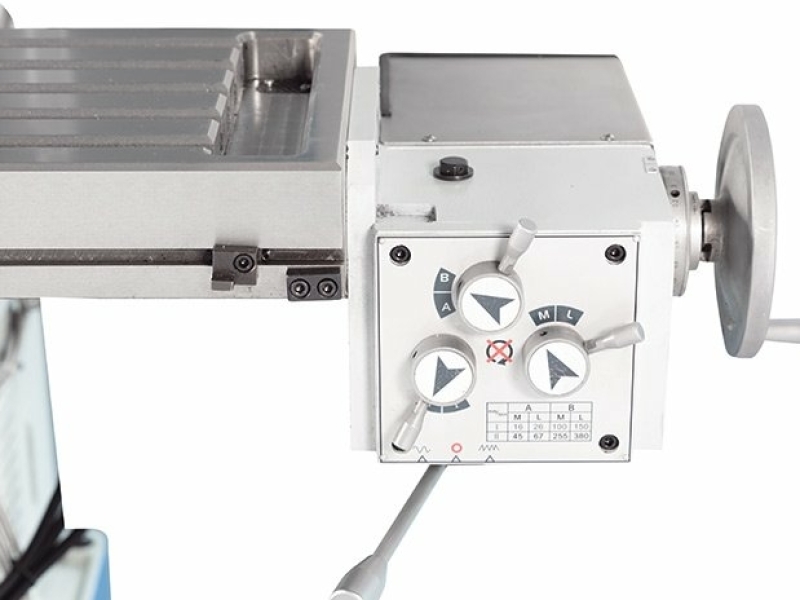

- Voedingssysteem met handmatige versnellingsbak op de X-as en traploos instelbare voedingeenheid op de Y-as
- Hoogteverstelling van de werktafel via automatische voeding - precisievoeding via soepele handkruk
- Zwenkbaar bedieningspaneel met geïntegreerde positieweergave voor maximaal bedieningscomfort
- Koelsysteem en spanenbak zijn inbegrepen
Technische specificaties
Werkgebied Boor capacitiet in staal 30 mm Max. freesdiameter 25 mm Tapcapacitiet in staal M16 Max. vlakfreesdiameter 100 mm Opsteloppervlak tafel 1270 mm x 280 mm Maximale tafelbelasting 150 kg Verplaatsingen Verplaatsing X-as 700 mm Verplaatsing Y-as 210 mm Verplaatsing Z-as 310 mm Verticale freeskop Spilsnelheid (verticaal) 115 l/min. - 1750 l/min Spilbevestiging SK 40 DIN 2080 Boorslag 120 mm Reikwijdte 200 mm - 650 mm Afstand spilneus tafeloppervlak 50 mm - 375 mm Zwenkbereik freeskop 45 graden
Horizontale freesspil Spilsnelheid (horizontaal) 40 l/min - 1300 l/min. Spilbevestiging ISO 40 Afstand horizontale spil tafeloppervalk 0 mm - 310 mm Voeding Voedingssnelheid X-as 16 - 380 mm/min Voedingssnelheid Y-as 0 - 700 mm/min Snelle voeding Z-as 380 mm/min Capaciteit Motorvermogen horizontale spil 2,2 kW Motorvermogen verticale spil 0,85 kW - 1,5 kW Maten en gewichten Afmeting ( L x B x H) 1,7 m x 1,45 m x 2,45 m Gewicht 1400 kg.
| Werkgebied | |
| Boor capacitiet in staal | 30 mm |
| Max. freesdiameter | 25 mm |
| Tapcapacitiet in staal | M16 |
| Max. vlakfreesdiameter | 100 mm |
| Opsteloppervlak tafel | 1270 mm x 280 mm |
| Maximale tafelbelasting | 150 kg |
| Verplaatsingen | |
| Verplaatsing X-as | 700 mm |
| Verplaatsing Y-as | 210 mm |
| Verplaatsing Z-as | 310 mm |
| Verticale freeskop | |
| Spilsnelheid (verticaal) | 115 l/min. - 1750 l/min |
| Spilbevestiging | SK 40 DIN 2080 |
| Boorslag | 120 mm |
| Reikwijdte | 200 mm - 650 mm |
| Afstand spilneus tafeloppervlak | 50 mm - 375 mm |
| Zwenkbereik freeskop | 45 graden |
| Horizontale freesspil | |
| Spilsnelheid (horizontaal) | 40 l/min - 1300 l/min. |
| Spilbevestiging | ISO 40 |
| Afstand horizontale spil tafeloppervalk | 0 mm - 310 mm |
| Voeding | |
| Voedingssnelheid X-as | 16 mm/min - 380 mm/min |
| Voedingssnelheid Y-as | 0 mm/min - 700 mm/min |
| Snelle voeding Z-as | 380 mm/min |
| Capaciteit | |
| Motorvermogen horizontale spil | 2,2 kW |
| Motorvermogen verticale spil | 0,85 kW - 1,5 kW |
| Maten en gewichten | |
| Afmeting ( L x B x H) | 1,7 m x 1,45 m x 2,45 m |
| Gewicht | 1400 kg. |
